    【推薦】五十鈴檢衡車-三軸檢衡車-五十鈴計量檢衡車ZFQ5240JJH
    發表于:2014-10-31 分類:三軸計量檢衡車 瀏覽次數: 來源于:原創

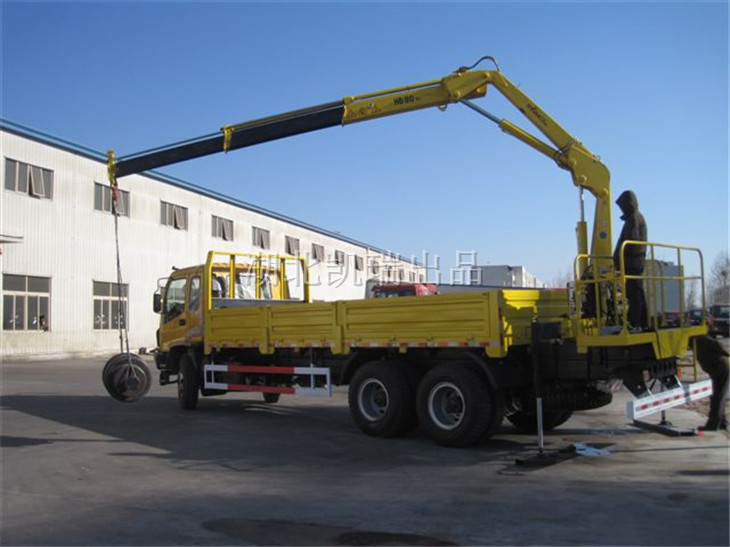

    ZFQ5240JJH 計量檢衡車

    ZFQ5240JJH 計量檢衡車



    一、檢衡車定義

          計量檢衡車又稱為檢衡車,砝碼檢衡車,由底盤,砝碼,砝碼架,起重機,車箱等組成;計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式,利用專用裝置實現砝碼的機械化搬運,利用液力方式來模擬砝碼進行靜態檢測,并可進行動態檢測車輛載重衡器的移動式檢測設備,該車在檢測作業中方便快捷,而且精度特別高,使得公路計量檢測變得更為輕松、高效,為收費站道口等部門的正常收費的高效工作提供必要保證.也進步提高了交通質量!

    二、計量檢衡車組成:

    A、車體部分

       1、整車型號:ZFQ5240JJH 計量檢衡車

       2、柴油發動機:慶鈴汽車股份有限公司6HK1-TC  國四排放,功率≥191kW

       3、顏色:黃色

       4、底盤:慶鈴汽車股份有限公司CXA34T

       5、驅動形式:6*4驅動

       6、外形尺寸:10185X2485X327  mm

       7、貨箱尺寸:6230X550X2300  mm

       8、軸距:5100+1300 mm

       9、總質量:24500kg

       10、整備質量:24305kg

       11、駕駛室準乘人數:3

       12、輪胎規格:11.00-20-18PR,11.00R20-16PR

    B、車廂部分

       1、砝碼架配置:每個1,(可選裝方形),砝碼架高度要達到砝碼高度的1/3,按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。

       2、車廂與車頭為車輛出廠原裝同色漆質

      3、車箱底部輔設≥4mm厚的防滑鋼

      4、車廂橫梁、縱梁連接為鉚接結構

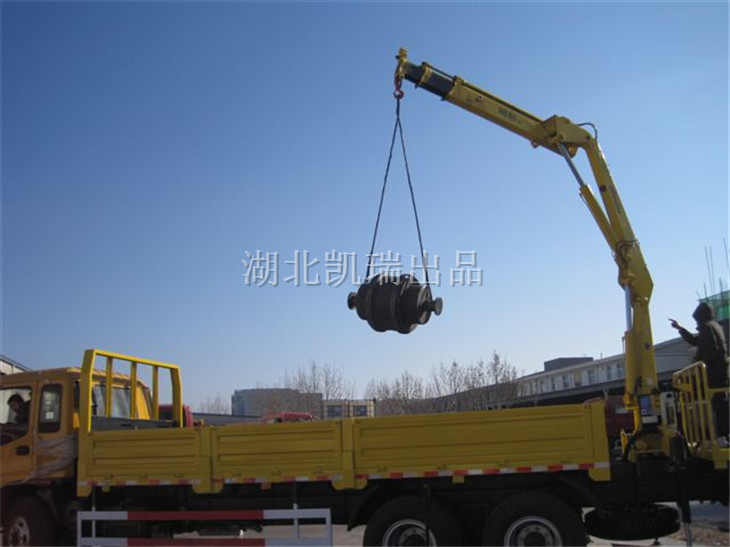

    C、起重機部分

      1、吊機后置,帶操作平臺;在車輛兩側操作,同時車上配置高位站臺可車上操作

      2、折臂式HB100  E2,最大起重量≥5000kg,臂體為進口型材,一次成型六邊形,焊縫僅一條

      3、回轉角度:≥395°

      4、吊臂幅度≥7.64

      5、在吊臂伸展最長時,起重量≥1140kg

      6、吊機配置要求:

        a.吊臂鋼板為進口700高強度鋼板

        b.油泵為進口知名品牌

        c.主要閥、鎖件及硬管、接頭為進口知名品牌

      7、吊鉤及吊具(鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

      8、起重機產地:意大利,符合歐標EN12999H1/B3,中等載荷10萬次工作循環;隨車起重機原裝進口;

      9、提供免費培訓

      10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器

      11、支腿:液壓式伸縮支腿。

    起重機性能參數

      395°回轉,齒輪齒條式,全液壓。

    1、轉臺結構

      變截面等應力箱型框架結構,采用高強度鋼全焊接。

    2、液壓系統

      采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作,液壓傳動機構設計合理;

    3、控制

       常規控制,通過安裝吊機左右兩側的操縱桿控制,起重機的全部動作和速度可通過定位手油門進行快慢控制。

    4、回轉機構

      齒輪齒條式,全液壓。

    5、伸縮臂

       伸縮臂采用抗扭曲設計,采用高強度結構鋼制造,由2組變幅和2節伸縮臂組成,臂的截面為六邊形,使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現,可以實現0-7.64米區間任意臂長長度。

    6、安全裝置

      液壓系統:液壓平衡閥、液壓溢流閥、液壓雙向鎖;

    7、吊鉤

       主鉤:30噸級拉力鉤

     起重機參數





    1、最大起重量





    9570(理論值)





    2、最大起重力矩(T.M





    9.57





    3、工作壓力(bar



     290





    4、液壓系統推薦流量(L/min





    25





    5、推薦油箱容積(L





    100





    6、回轉范圍(度)





    395





    7、起重機自重





    1080(不含支腿重量,支撐腿自重150kg)





    8、外觀尺寸(mm:B×H×S





    2480×2170×640





    9、起升性能參數





    幅度





    1





    2.15





    4.10





    5.84



     7.64



    起重量





    9570





    4195





    2230





    1525





    1140

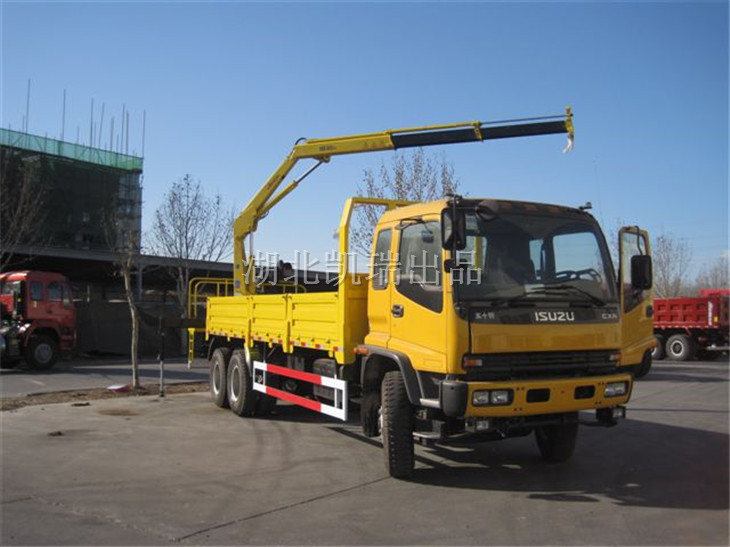

     ZFQ5240JJH 計量檢衡車(右前)

    ZFQ5240JJH 計量檢衡車(右前)

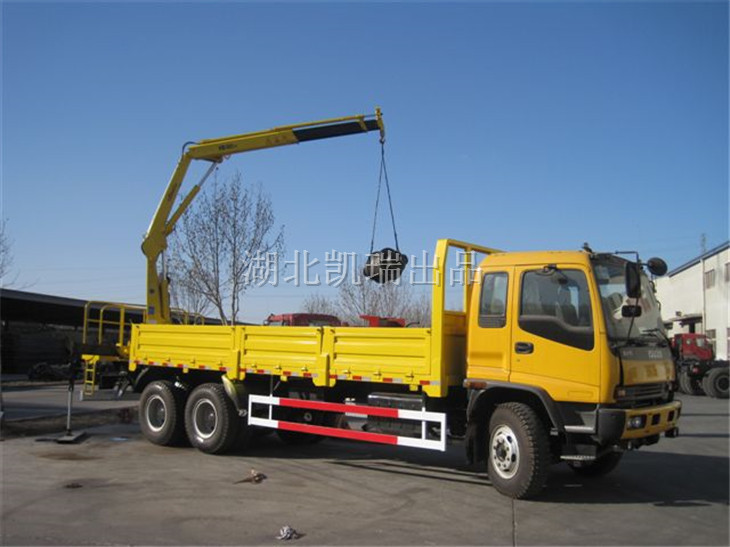

    ZFQ5240JJH 計量檢衡車(右)

    ZFQ5240JJH 計量檢衡車(右)

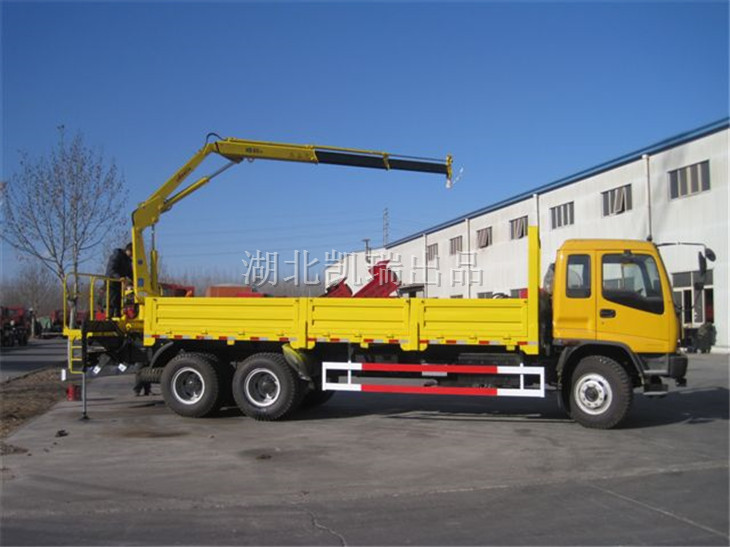

    ZFQ5240JJH 計量檢衡車(左)

    ZFQ5240JJH 計量檢衡車(左)



    ZFQ5240JJH 計量檢衡車(左后)

    ZFQ5240JJH 計量檢衡車(左后)

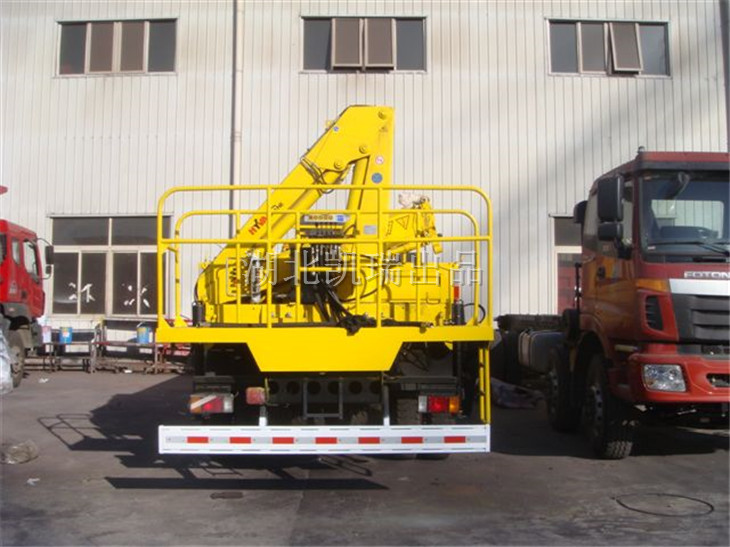

    ZFQ5240JJH 計量檢衡車(后)

    ZFQ5240JJH 計量檢衡車(后)







    了解計量檢衡車原理請點擊:http://nwyqf.cn/tech-info/348.html
